Cummins Jeneratör Radyatörlerü için uygundur Üreticiler

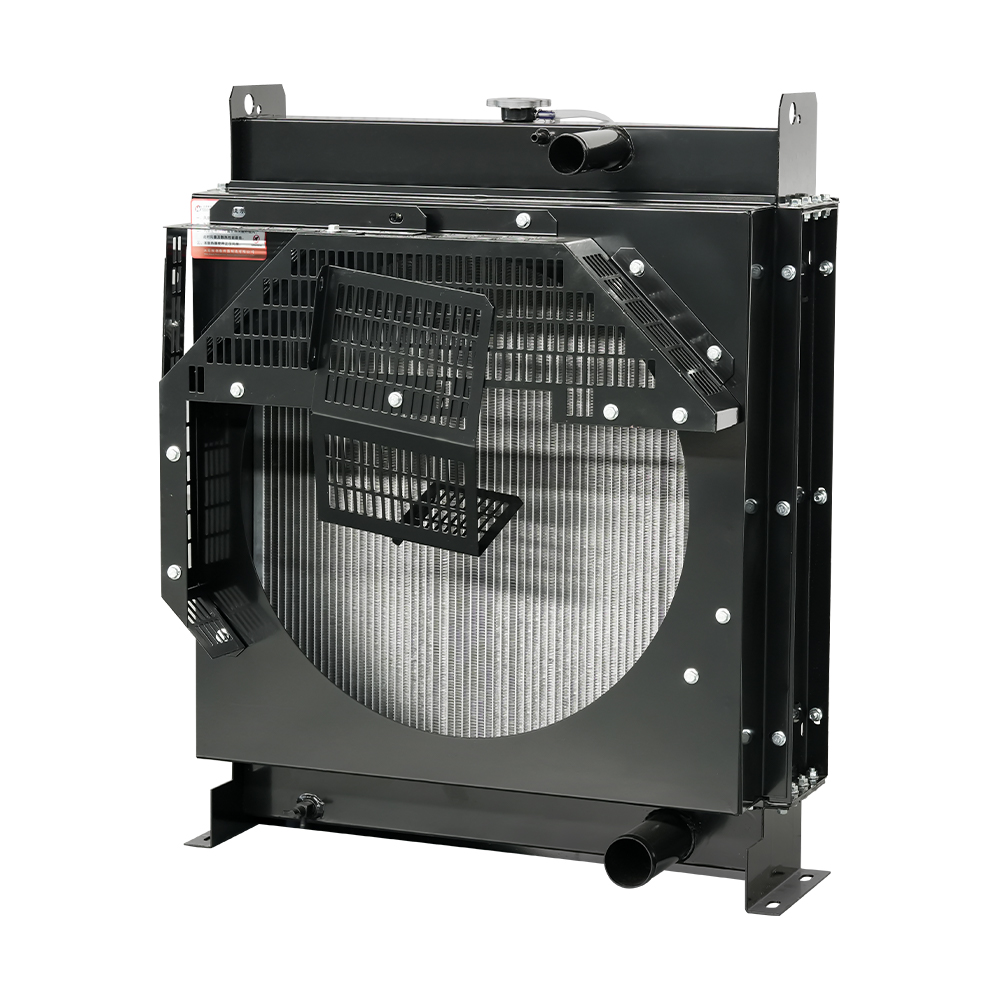

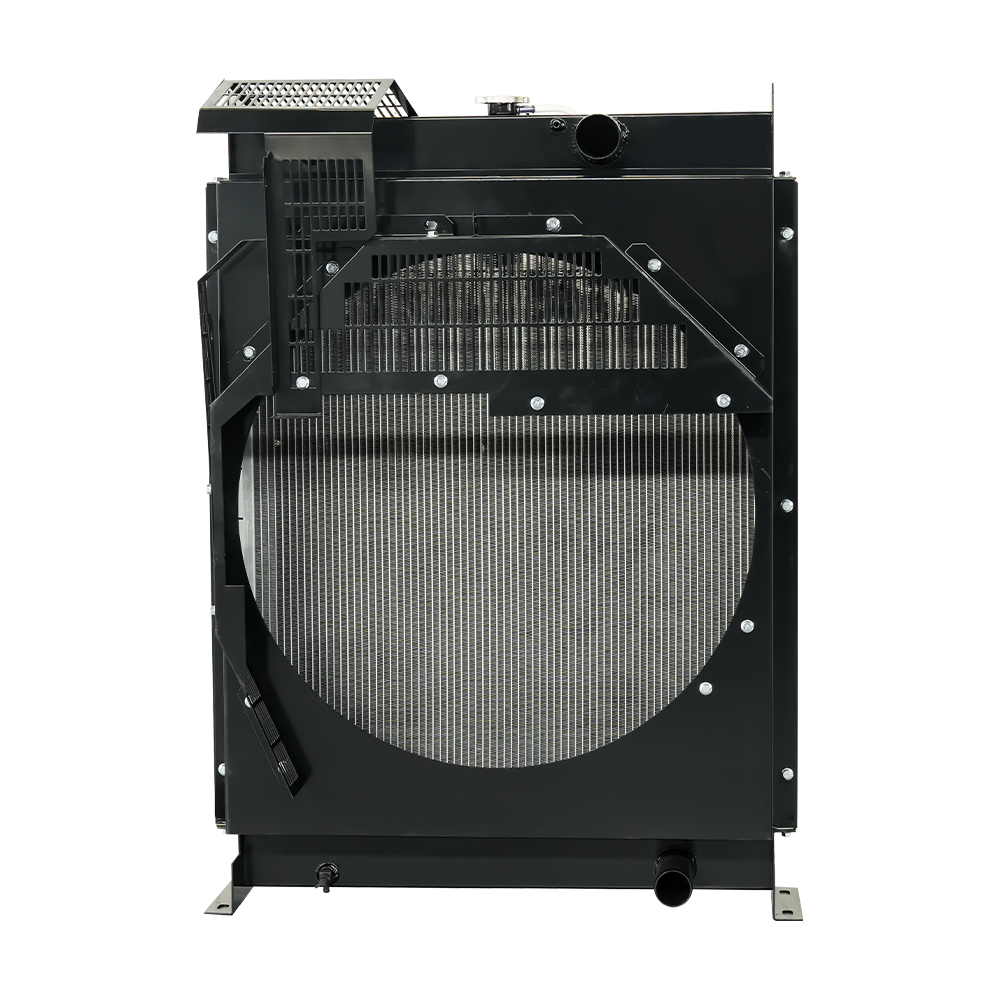

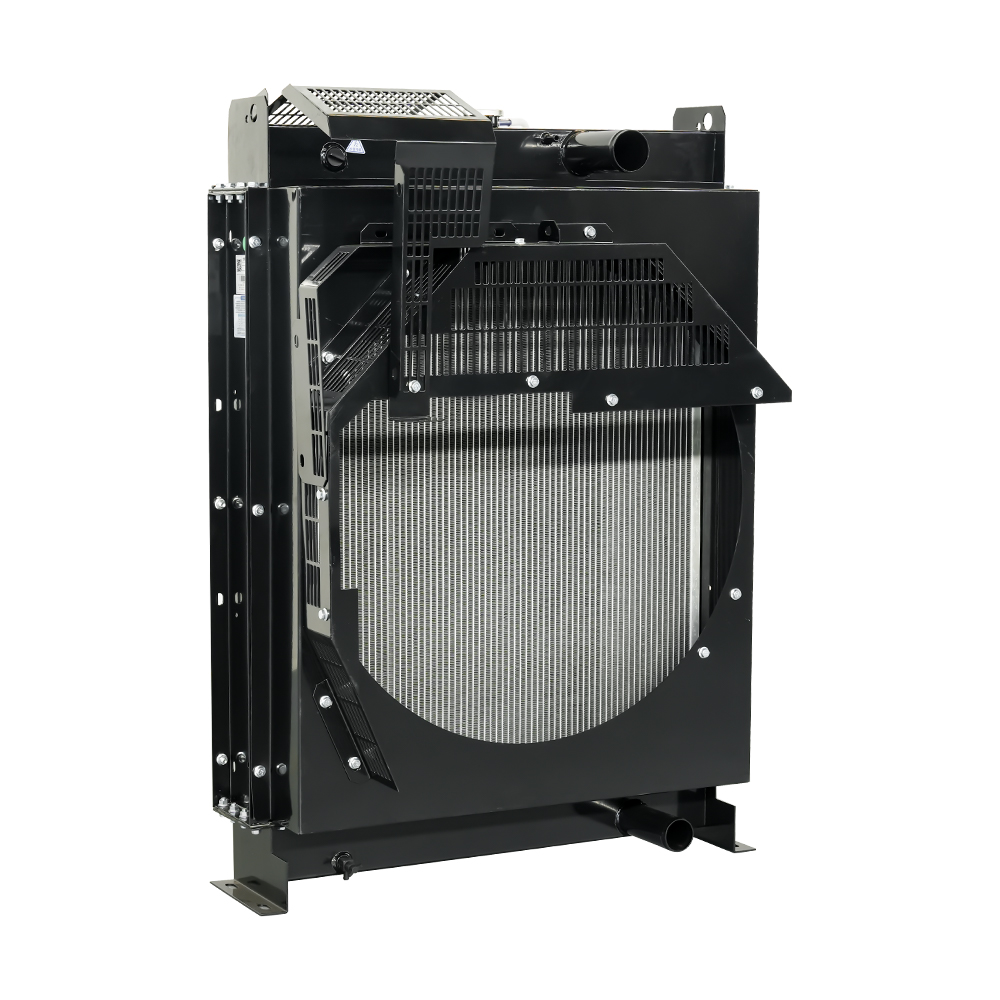

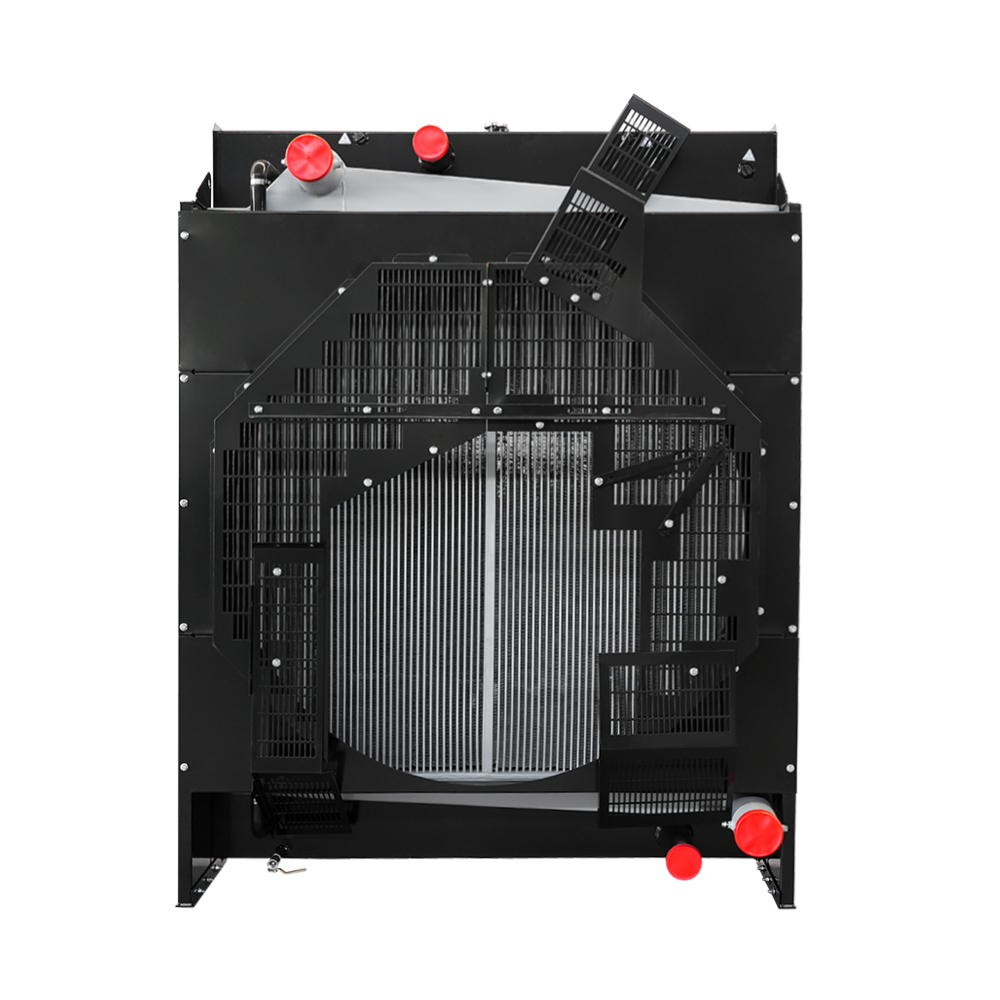

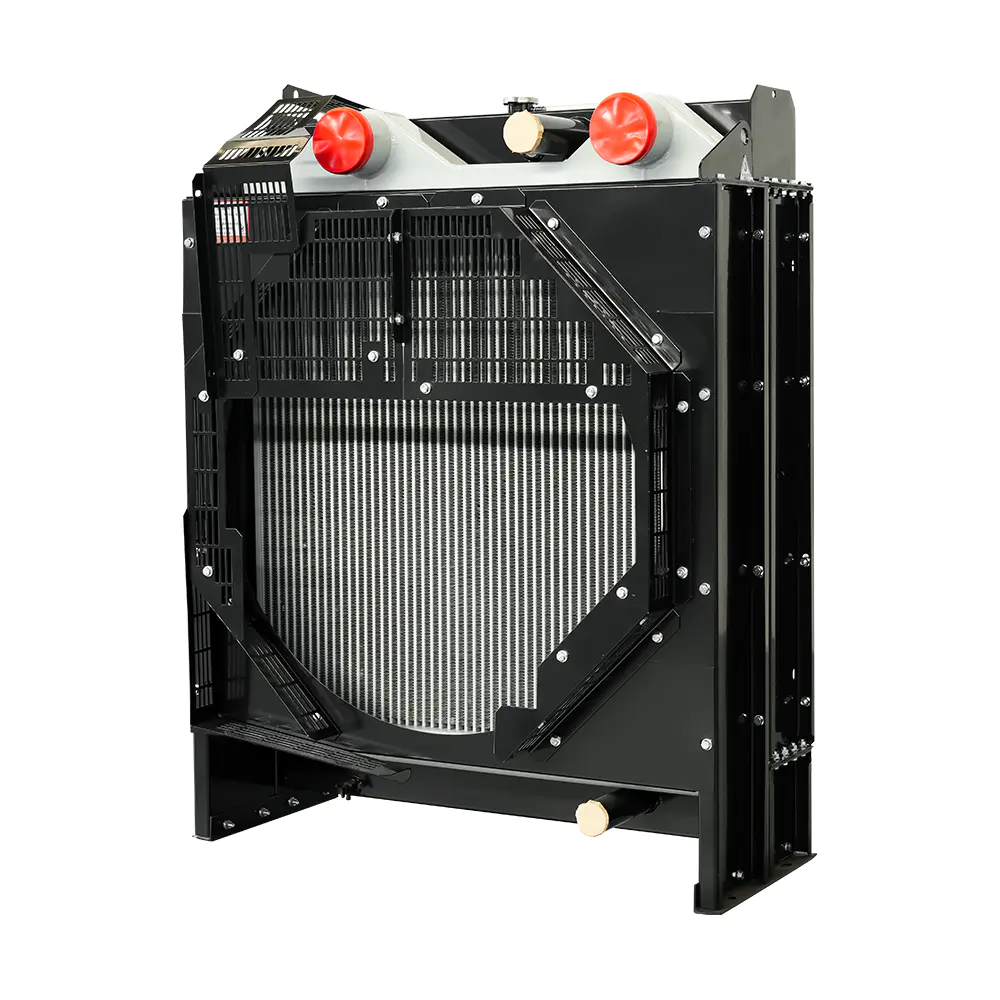

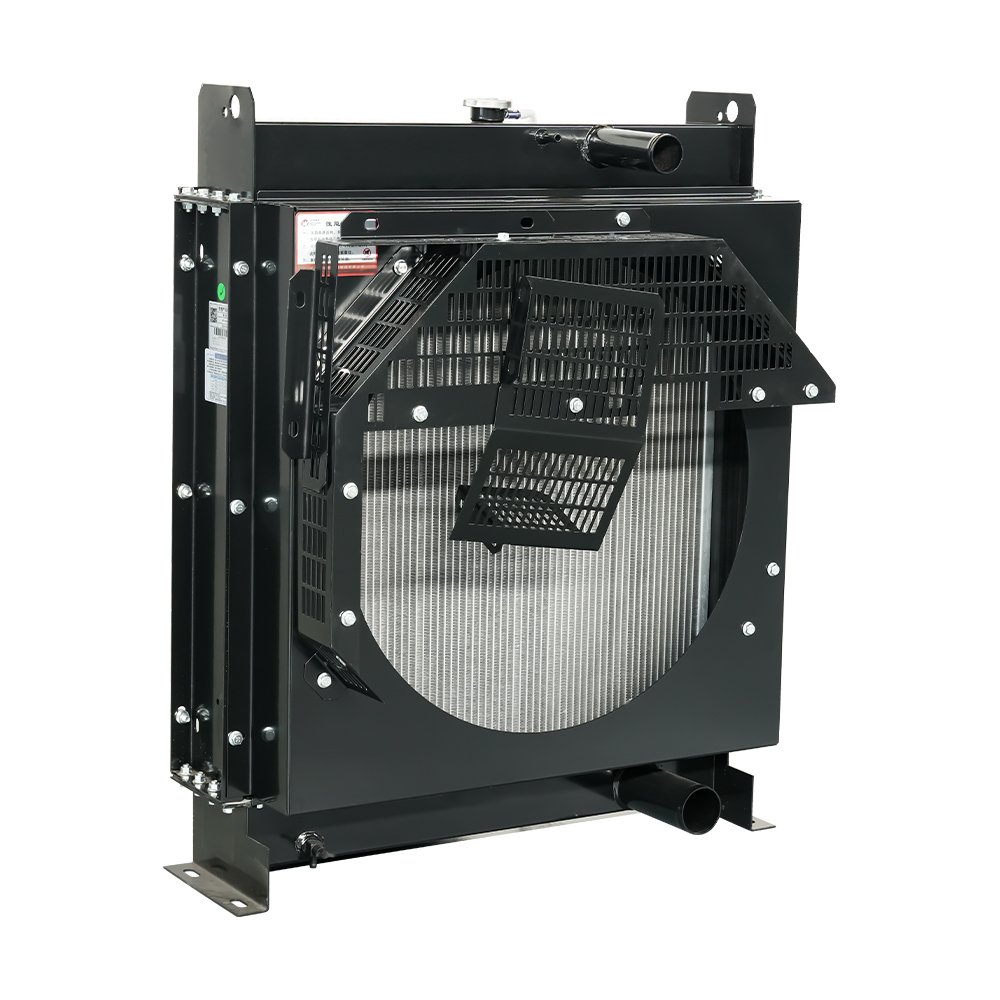

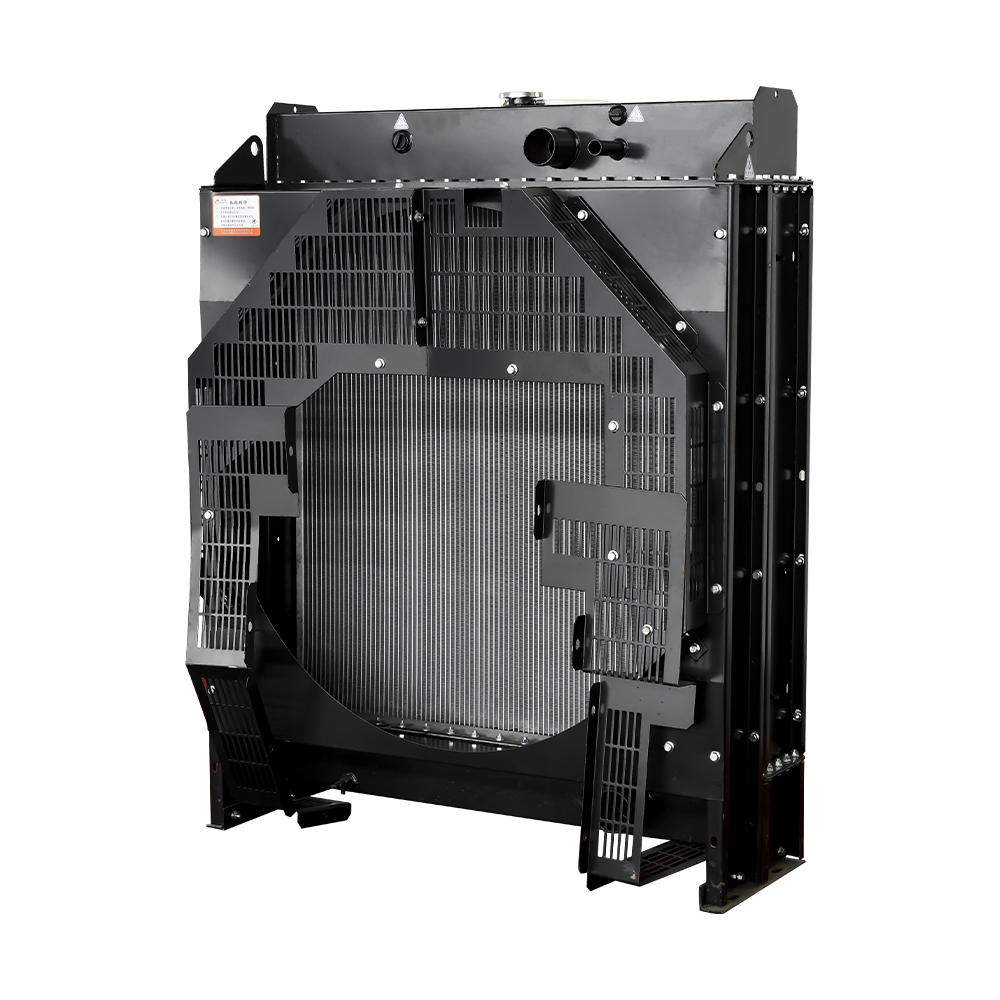

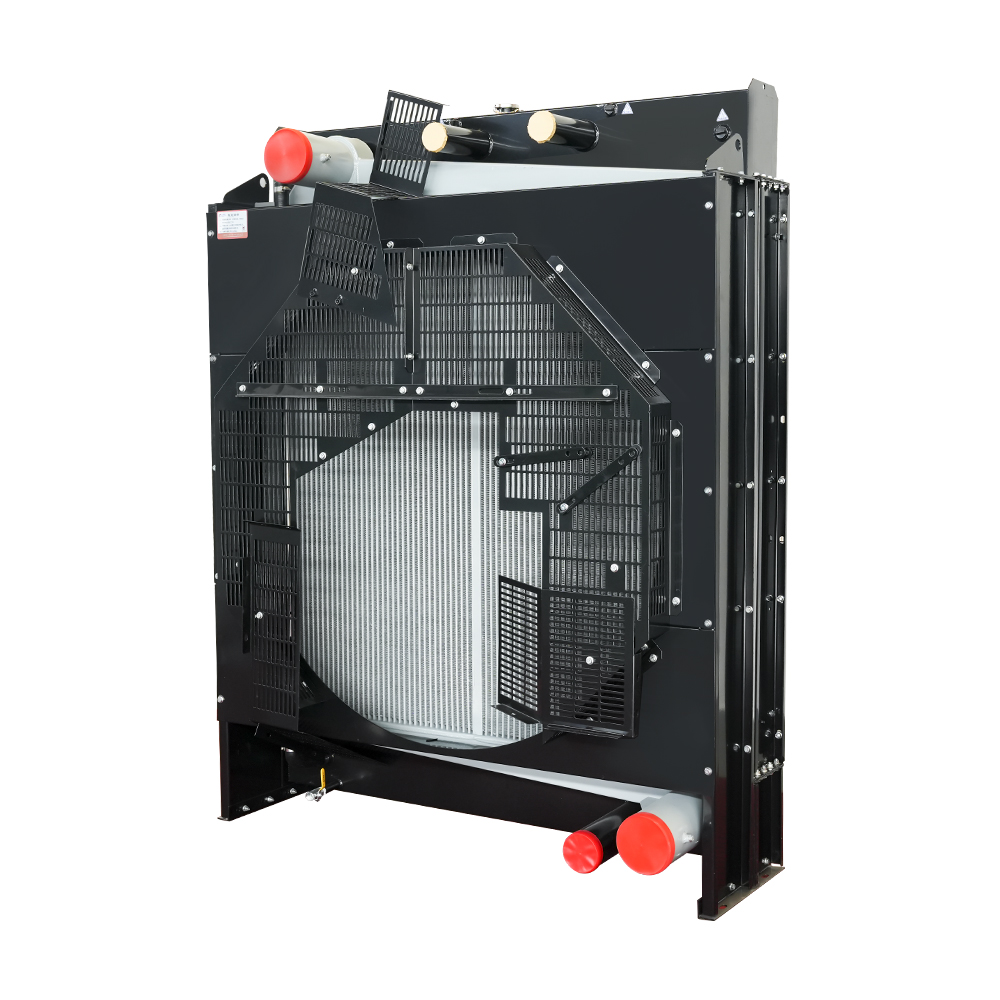

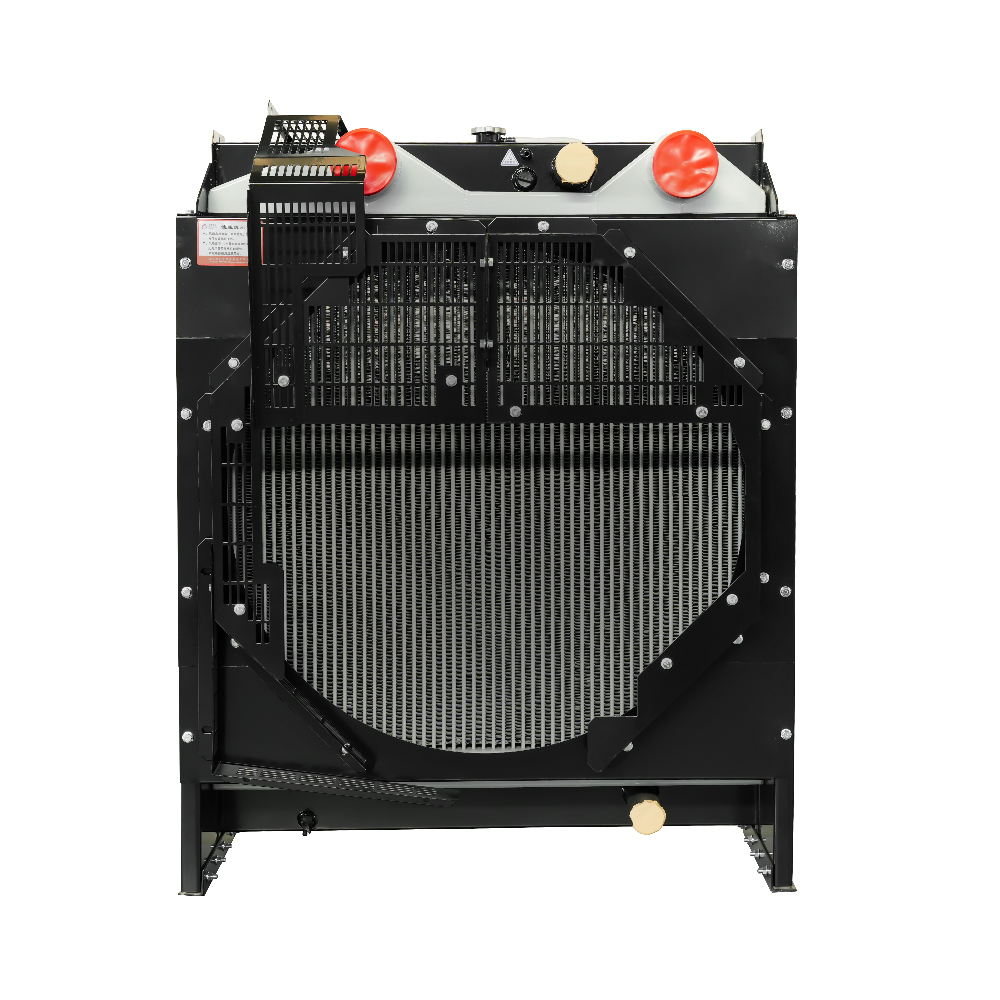

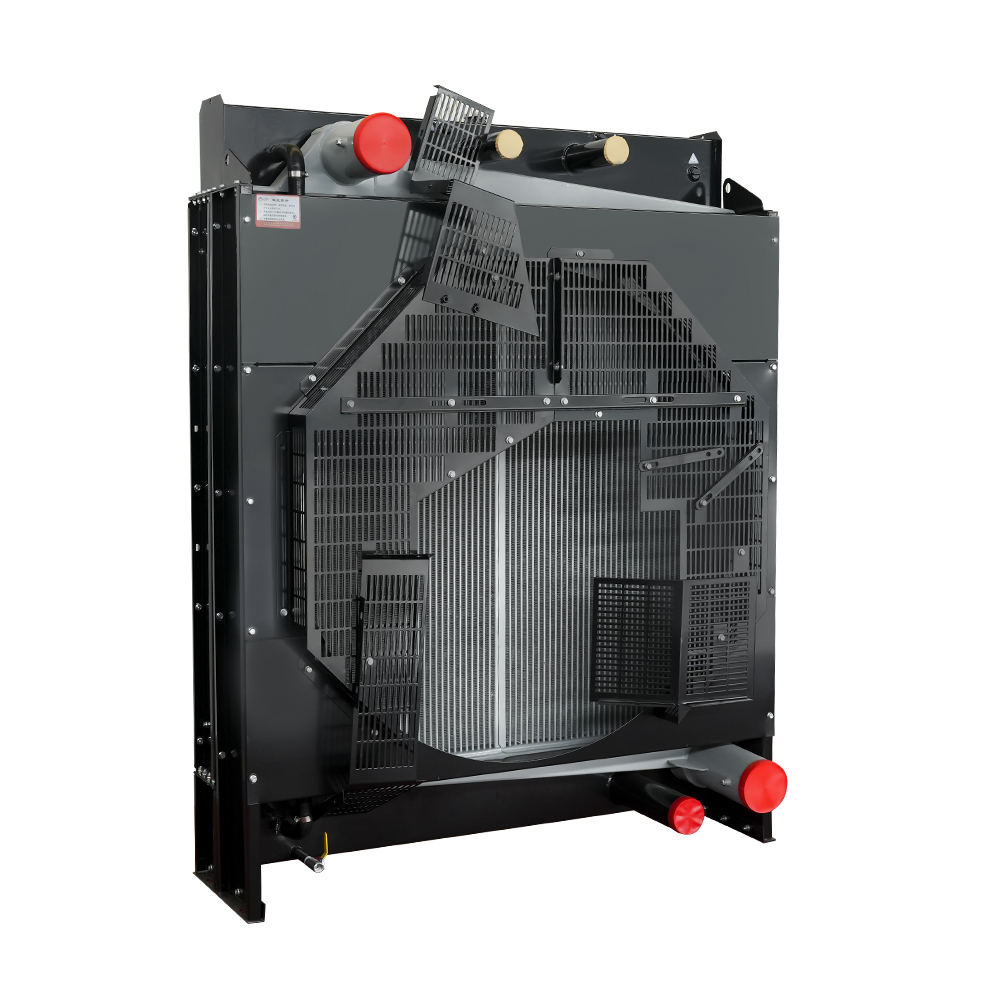

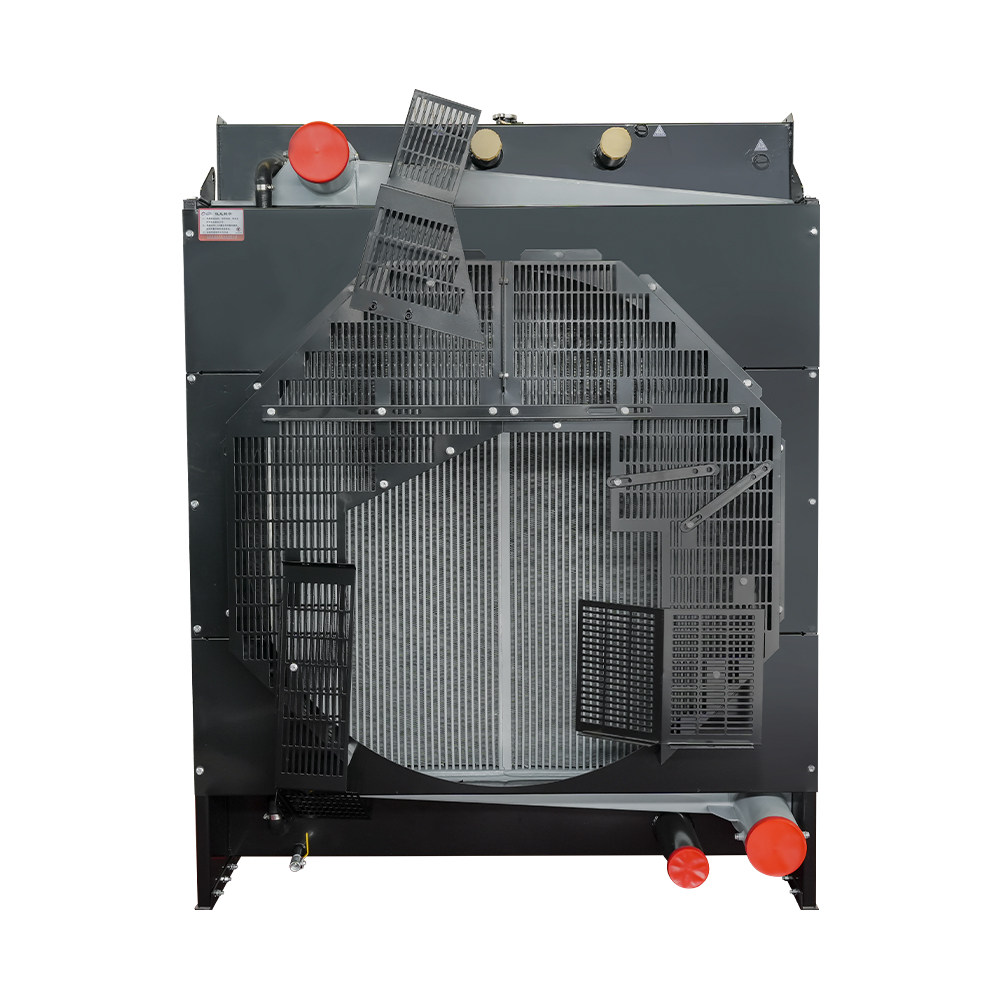

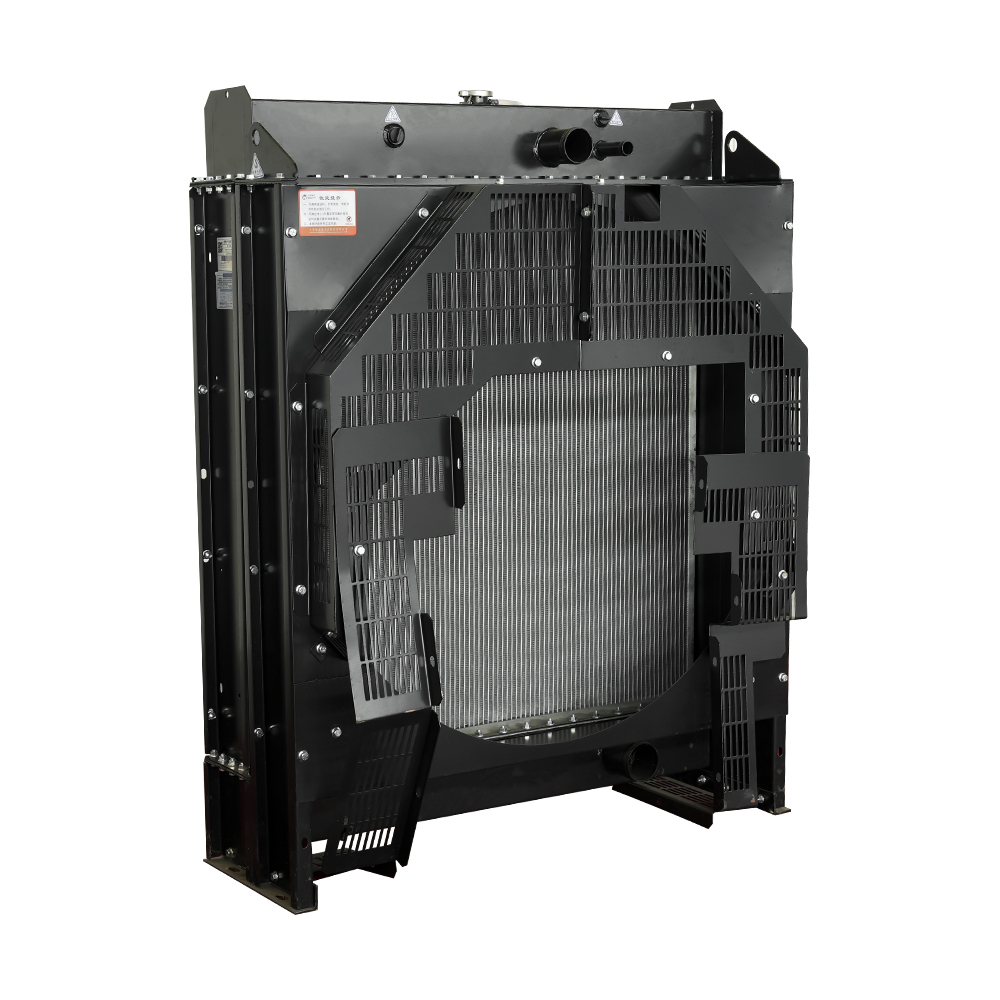

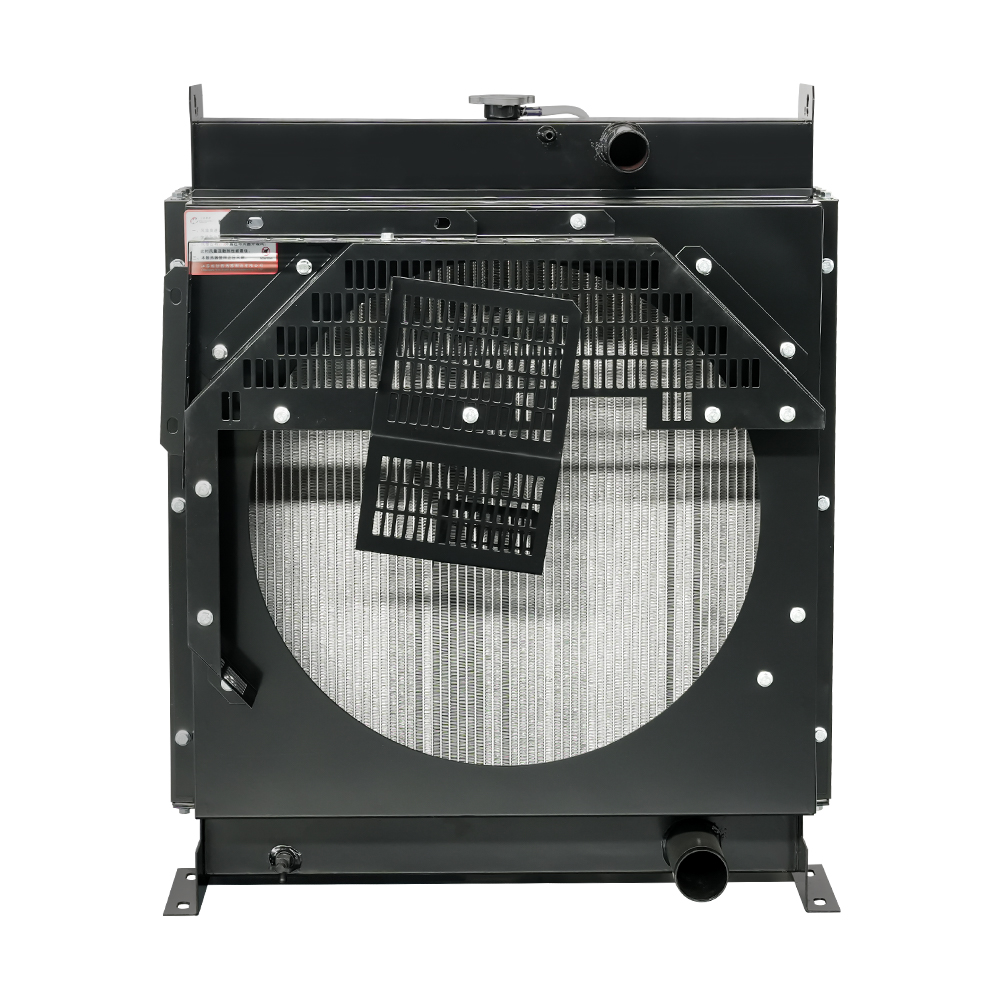

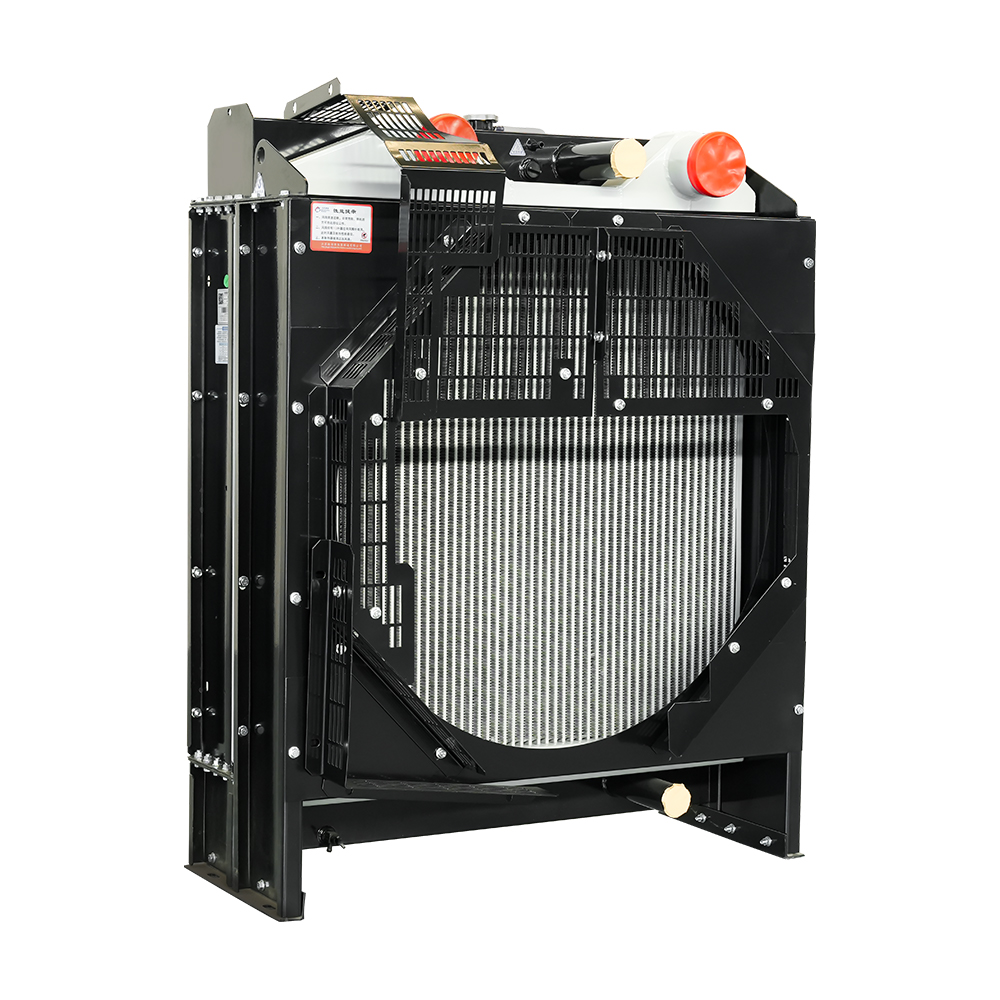

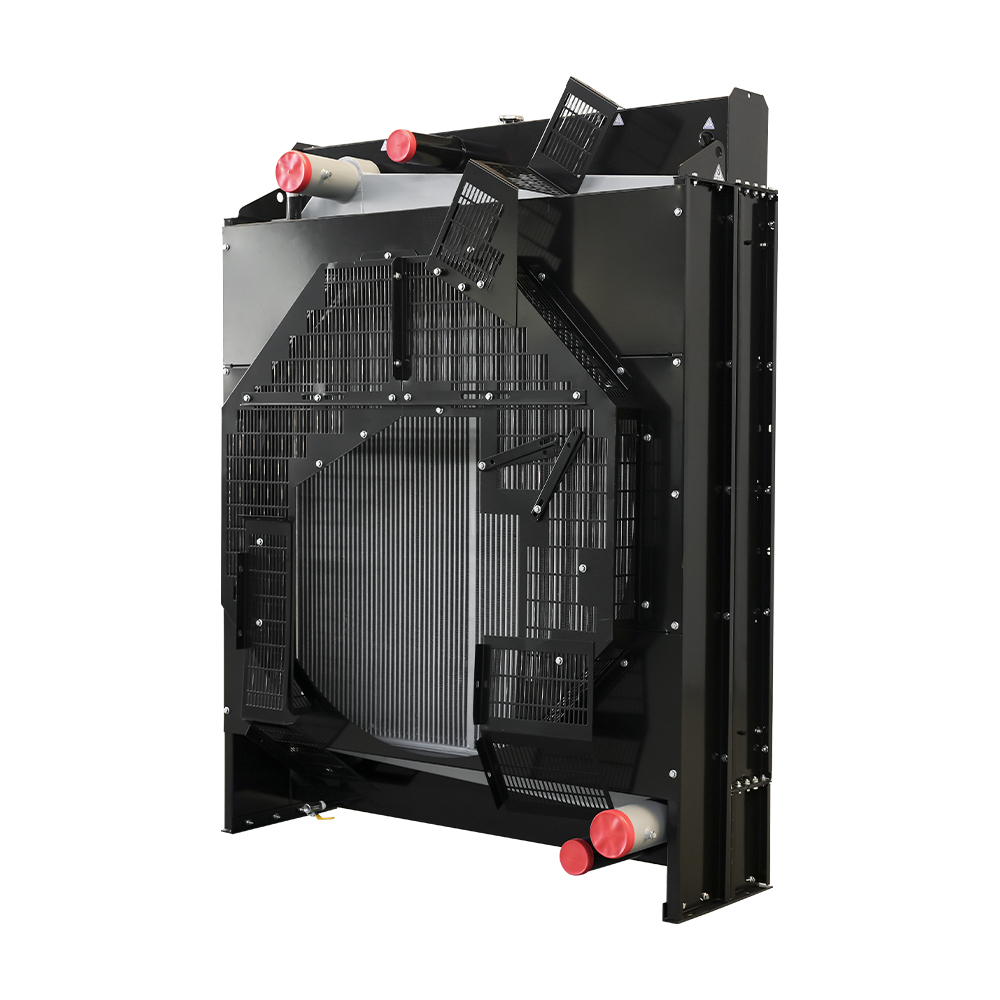

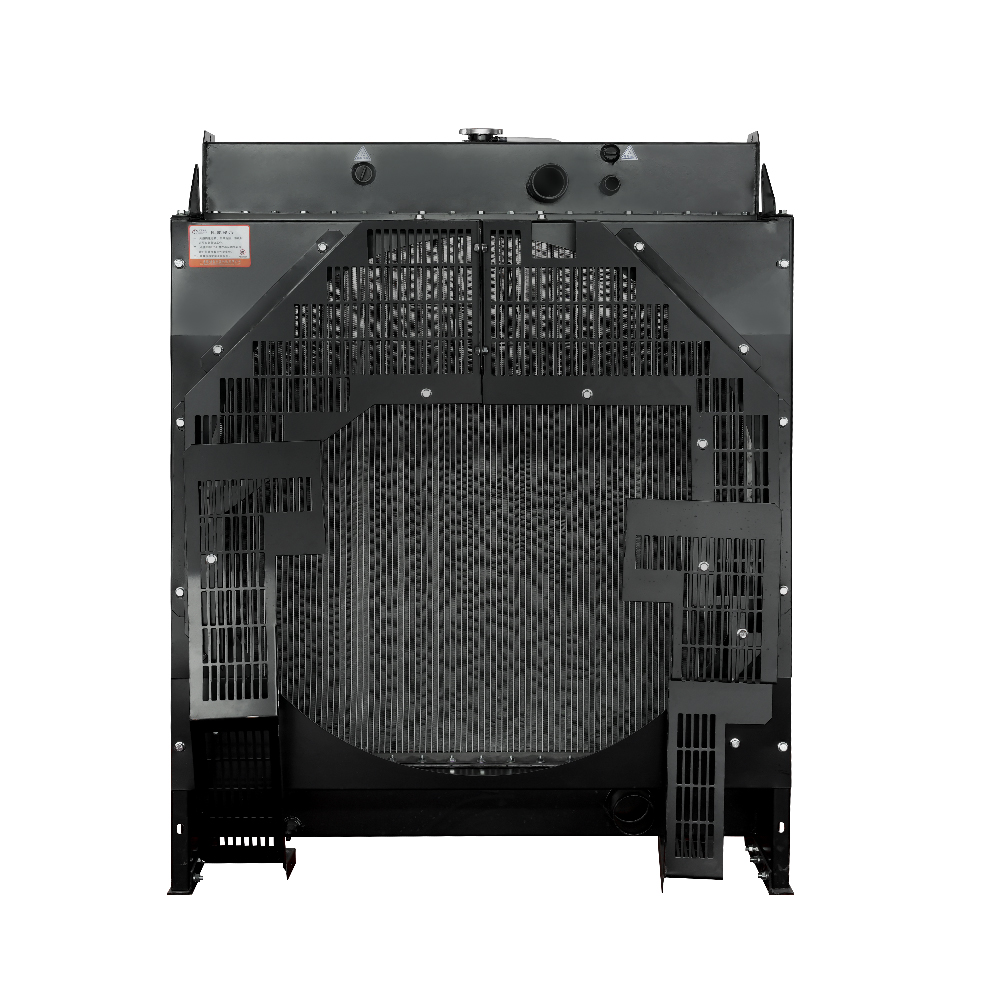

Cummins Jeneratör Radyatörleri: Tam Seri Kapsamı

Hassas mühendislikle üretilmiş radyatörler üretiyor ve tedarik ediyoruz. tüm önemli Cummins jeneratör seti motor serileri — kompakt B Serisi ünitelerden megawatt sınıfı QSK platformlarına kadar. Her radyatör, hedef motor modelinin özel ısı atma profiline, soğutma sıvısı devresi konfigürasyonuna ve kurulum gereksinimlerine uyacak şekilde tasarlanmıştır. Aşağıda doğru soğutma çözümünü belirlemenize yardımcı olacak seri bazında bir genel bakış bulunmaktadır.

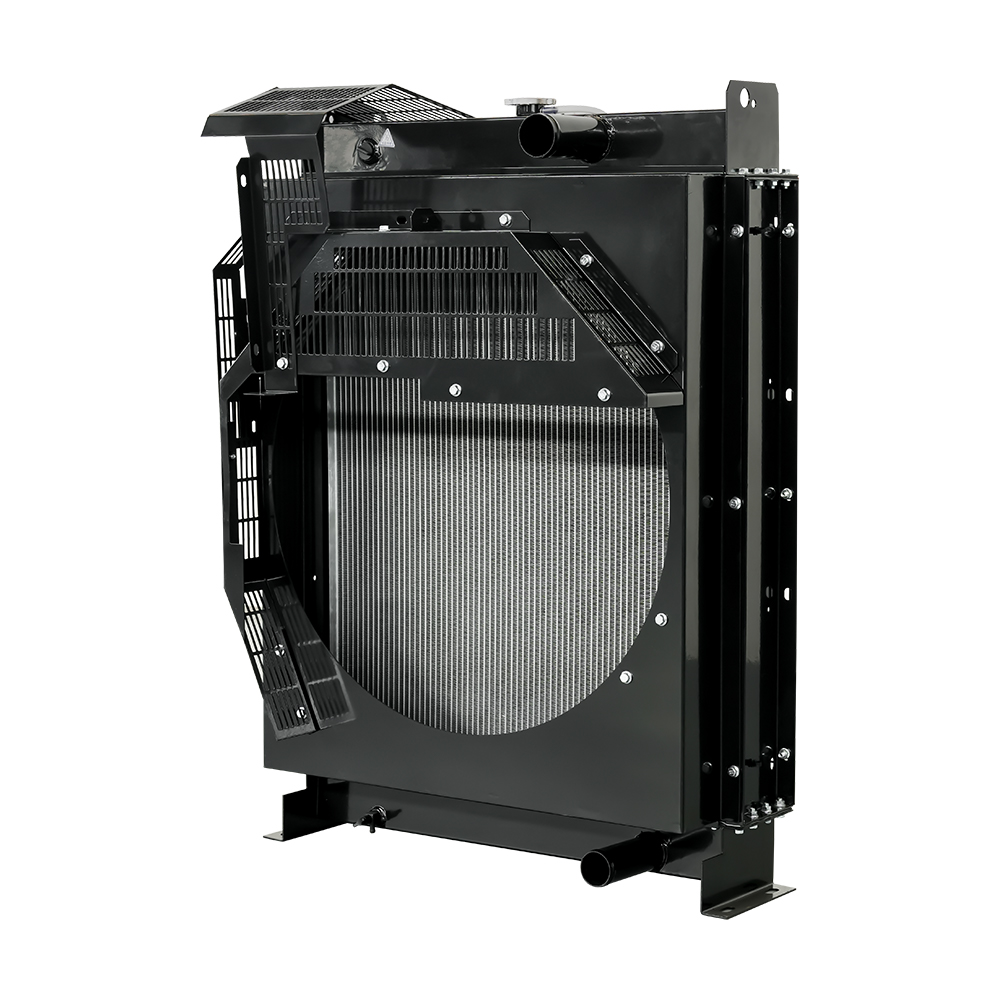

B Serisi ve C Serisi — 17 ila 275 kVA

B Serisi (4BT, 4BTA, 6BTA, 6BTAA) ve C Serisi (6CTA, 6CTAA), ticari jeneratör setlerinde en yaygın olarak kullanılan Cummins motorları arasındadır. B Serisi radyatörler genellikle motora monteli, kayışla tahrik edilen fan konfigürasyonları alüminyum veya bakır-pirinç çekirdekli. C Serisi motorlar, turboşarjlı son soğutma özelliğine sahiptir ve radyatörlerin aşağıdaki özelliklere sahip olmasını gerektirir: entegre şarj havası soğutucusu (CAC) bölümleri veya ayrı bir son soğutucu çekirdeği.

Bu aralık için temel seçim faktörleri arasında fan çapı uyumluluğu, üst tank ve alt tank bağlantı boyutu ve kurulumun açık kızaklı mı yoksa gölgelikli kapalı mı olduğu yer alır. Hava akışı yönlendirmesinin motor bölmesinden ayrılması gereken iç mekan veya konteyner dağıtımları için motorlu (uzaktan) modeller mevcuttur.

Kapalı modeller: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 ve motor sürücülü çeşitleri.

F Serisi ve Z Serisi — Kompakt ve Modüler Platformlar

F Serisi (F2.8), hafif hizmet ve kiralık jeneratör uygulamaları için tasarlanmıştır. kompakt ayak izi ve hızlı dağıtım önceliklerdir. Radyatör paketinin boyutları sınırlıdır, bu da devridaim kayıplarını önlemek için hassas çekirdek boyutu ve örtü uyumunu kritik hale getirir.

Z Serisi (6ZTAA13) motorlar, 400–550 kVA jeneratör setlerine güç sağlar ve daha yüksek ısı atma yüklerine sahiptir. Genişletilmiş kanatçık derinliğine sahip daha büyük formatlı radyatör çekirdekleri . Hem fan tahrikli hem de motor tahrikli konfigürasyonlar mevcuttur. Örneğin 6ZTAA13-G4-D motor tahrikli radyatör, 1575×1286×1135mm zarfa sahiptir ve 152 m² ısı yayılım alanı .

Kapalı modeller: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

L Serisi — 6LTAA9,5 (275–400 kVA)

6LTAA9.5 motor serisi, turboşarjlı ve son soğutmalı bir konfigürasyona sahiptir. çift devreli soğutma talebi : ceket suyu soğutması ve ayrı bir düşük sıcaklıklı şarj havası devresi. Bu serideki radyatörler, montaj alanı kısıtlamalarını aşmadan her iki devre için yeterli çekirdek alanı sağlamalıdır.

6LTAA9.5-G1 fan tahrikli radyatör, ısı dağıtım alanına ulaşır 74,9 m² Motorlu versiyon bunu genişletirken 93,3 m² — Yüksek ortam koşullarına sahip veya yüksekliği azaltılmış kurulumlar için uygundur.

Kapalı modeller: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

N Serisi — NTA855 ve NTAA855 (350–500 kVA)

N Serisi (NTA855, NTAA855) motorlar, önemli soğutma sıvısı akış hacimlerine sahip, kanıtlanmış uzun stroklu iş makineleridir. Radyatörleri aşağıdakilerle karakterize edilir: geniş fan çapları (Φ850–Φ950mm) ve yüksek su kapasitesi (30–65 L) Sürekli ana güç görevinde kararlı termal düzenleme için gereklidir.

Konteynerli jeneratör setleri veya jeneratör odaları gibi uzaktan kurulum gerektiren uygulamalar için, radyatörün motordan onlarca metre uzağa konumlandırılmasına olanak tanıyan motor tahrikli yatay su deposu konfigürasyonları (WS tipi) mevcuttur. Boru boyutu ve statik yükseklik dikkatli bir şekilde hesaplanmalıdır Motorun soğutma sıvısı pompasının basınç kapasitesi dahilinde kalmasını sağlayın.

Kapalı modeller: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

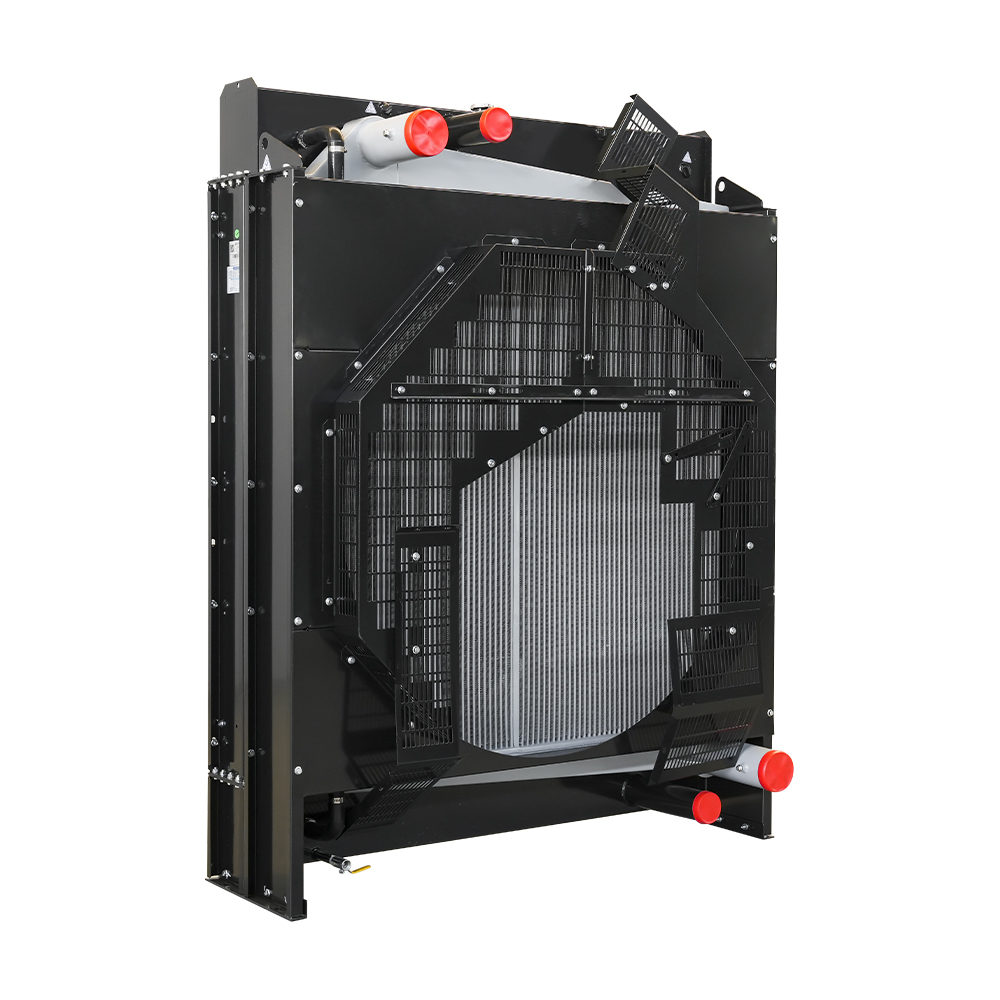

KTA19 Serisi — 400–700 kVA

KTA19 ve KTAA19 motorları, yüksek çıkışlı, turboşarjlı, son soğutmalı ünitelerdir. önemli ara soğutucu ısı yükleri özel yönetim gerektirir. Bu serideki fan tahrikli radyatörler Φ1150 mm'ye kadar fan çapları kullanır ve 57,3 m² (KTA19-G4) ila 212,4 m² (KTAA19-G5) , varyanta bağlı olarak.

Ana güç pompası uygulamaları için (KTA19-P600 ila P840), uzak tip ve yatay su deposu radyatör düzenekleri, tam termal kapasiteyi korurken kurulum esnekliği sağlar. Kapalı devre soğutma sistemleri için ısı eşanjörü (kabuk ve boru) seçenekleri de mevcuttur.

Kapalı modeller: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818 ve ayrıca WS ve HBJ uzaktan tip çeşitleri.

KTA38 Serisi — 800–1400 kVA

KTA38 serisi, Cummins'in megavat altı aralığındaki en zorlu termal zorluklarından birini temsil ediyor. Tam yükte toplam ısı reddi yaklaşabilir 800–1000 kW Φ1556mm'ye kadar fan çaplarına ve ısı dağıtım alanlarına sahip radyatör tertibatları gerektiren 233,9 m² (KTA38-G9) .

Hem fan tahrikli hem de motor tahrikli konfigürasyonlar stoklarımızda mevcuttur. Jeneratörlerin kapalı alana kurulduğu veri merkezleri, maden sahaları ve petrol & gaz tesisleri için, uzak yatay su deposu radyatörleri (WS tipi) ve plaka tipi ısı eşanjörleri (HBJ tipi), motordan metrelerce mesafeye kadar esnek uzak konumlandırma ile ihtiyaç duyulan termal kapasiteyi sağlar.

Kapalı modeller: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, artı WS ve HBJ uzaktan ve ısı eşanjör çeşitleri.

QSK Serisi — 1000 kW ila 4500 kW

QSK platformu (QSK19, QSK23, QSK50, QSK60) hastanelerde, veri merkezlerinde, madencilik tesislerinde ve açık deniz platformlarında görev açısından kritik, yüksek kapasiteli jeneratör setlerine güç sağlar. Bu ölçekte, toplam ısı reddi birim başına 2-4 MW'ı aşabilir Soğutma sistemi tasarımını proje düzeyinde bir mühendislik çalışması haline getiriyoruz.

QSK motorlarına yönelik radyatörler Cummins portföyümüzün en büyüğüdür. Örneğin QSK60-G8-P radyatör, bir 2714×2619×1205mm zarf, 315,5 L su kapasitesi ve 570,7 m² ısı dağıtım alanı — jeneratör seti uygulamalarındaki termal açıdan en yoğun tek üniteli radyatörlerden biri olmasını sağlar. Maksimum hava akışı ve güvenilirlik yedeklemesi için dört motorlu sürücü konfigürasyonları mevcuttur.

Kapalı modeller: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

QSB / QSL / QSX / QSZ Serisi — QS Platformu (30–900 kVA)

QS (Kuantum Sistemi) platformu, elektronik olarak yönetilen, emisyon uyumlu motorlar aracılığıyla geniş bir güç yelpazesini kapsar. Entegre yakıt ve termal yönetim sistemleri genellikle daha yüksek şarj havası sıcaklıkları ve daha hassas soğutma suyu sıcaklığı gereksinimleri Mekanik öncekilerle karşılaştırıldığında.

• QSB7-G5: Fan çapı Φ900mm, 73 m² ısı dağıtım alanı — 200 kVA sınıfı jeneratörlere uygundur.
• QSL8.9-G4 / QSL9-G7: Orta sınıf L9 platformu; 78,8–88,7 m² dağıtım alanına sahip hem fan tahrikli hem de motor tahrikli seçenekler.
• QSX15-G8: Yüksek çıkışlı X15 platformu; 115,3 m² dağıtım alanı, fan çapı Φ1155mm.
• QSZ13-G2/G3/G7/G310: 450–600 kVA'yı kapsayan Z13 platformu; ısı dağıtım alanı 106,5–129,5 m².

Tüm QS serisi radyatörler, motorun performansına göre optimize edilmiş çekirdek kanatçık özellikleriyle tasarlanmıştır. sertifikalı soğutucu sıcaklık sınırları Nominal ortam koşulları altında değer kaybı olmadan uyumluluğun korunmasını sağlar.

VTA Serisi — V Yapılandırması Yüksek Çıkış (500–1200 kVA)

VTA28 motorunun V-blok mimarisi, belirli soğutma sıvısı dağıtım gereksinimleri yaratır. Radyatörler teslim edilmeli her iki silindir sırası boyunca simetrik akış termal dengesizliği önlemek için. VTA28-G5 ve VTA28-G6 radyatörler Φ1260–Φ1460mm fan çaplarına ve 175,3 m² Büyük V motorların karakteristik özelliği olan ceket suyu ve yağ soğutucusu ısı yüklerinin üstesinden gelmek için derin göbeklere sahiptir.

Kapalı modeller: VTA28-G5, VTA28-G6.

MTA Serisi — Deniz Soğutma Çözümleri

MTA (Deniz Turboşarjlı Son Soğutmalı) motorları temel alan deniz jeneratör setleri, geleneksel hava soğutmalı radyatörlerin pratik olmadığı ortamlarda çalışır. MTA radyatörlerimiz şu şekilde tasarlanmıştır: ceket suyu ısı eşanjörleri deniz suyu veya ham su devreleri ile soğutulur. Malzeme seçenekleri arasında tuzlu suya dayanıklılık için bakır nikel boru demetleri ve agresif açık deniz ortamları için titanyum elemanlar yer alır.

Isı transfer yüzeylerini temiz tutmak için doğru deniz suyu akış hızı ve filtre boyutu önemlidir. Tüm MTA ısı eşanjörü tasarımları, gerekli termostatik vana gereksinimlerine uygundur. ıslak istiflemeyi ve yoğunlaşmayı önleyin Düşük yükte çalışma sırasında.

Kapalı modeller: MTAII-G2A, MTAII-G3.

QSNT Serisi — Doğal Gaz ve Çift Yakıtlı Platformlar

QSNT platformundaki gaz yakıtlı Cummins jeneratör setleri, farklı yanma termal profili dizel muadilleriyle karşılaştırıldığında, genellikle daha yüksek şarj havası sıcaklıklarında çalışır. QSNT radyatörleri şunları içerir: düşük sıcaklıklı son soğutma bölümleri değişen yakıt bileşimlerinde güç çıkışını korurken vuruntuyu bastırmak için.

QSNT-G3 ve QSNT-G4X üniteleri, 69,5–139,8 m² ısı dağıtım alanıyla Φ945 mm'ye kadar fan çaplarını kapsar. Radyatörün jeneratör seti mahfazasından ayrılması gereken kurulumlar için uzak plaka tipi ısı eşanjörü (HGPBJ) çeşitleri mevcuttur.

Kapalı modeller: QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ uzak tip.

Doğru Cummins Radyatör Nasıl Seçilir

Projeniz için doğru radyatör spesifikasyonunu onaylamak için aşağıdaki bilgiler gereklidir:

1. Motor modeli ve jeneratör model numarası (örneğin, KTA19-G8, QSX15-G8) — bu, çekirdek ısı reddi verilerini ve bağlantı boyutlarını belirler.
2. Kurulum türü — açık kızaklı, kanopiyle kapalı, konteynırlı veya uzak konumlandırma — fan tahrikli veya motor tahrikli konfigürasyonun geçerli olup olmadığını belirler.
3. Saha ortam sıcaklığı ve rakımı — her iki faktör de radyatör kapasitesini etkiler ve daha büyük çekirdek alanı veya ilave fan gücü aracılığıyla güç kaybının telafi edilmesini gerektirebilir.
4. Görev döngüsü — ana güç, sürekli, acil durum hazırlığı — tasarımda gerekli olan termal marjı etkiler.
5. Özel ortam gereksinimleri — kıyı/tuzlu suya maruz kalma, çölde yüksek sıcaklık veya açık denizde deniz — malzeme ve yüzey işleme özelliklerini belirler.

Mühendislik ekibimiz motor modelinizi tam üretim veritabanımızla karşılaştırabilir ve en uygun radyatör konfigürasyonunu önerebilir. Özel boyutlar, standart dışı bağlantılar ve OEM değiştirme gereksinimleri hepsi standart hizmet kapsamımız dahilindedir.
